Seven Segments Arduino Bt Ctr Description
Aprenda com este aplicativo: Seven Segments Arduino Bt Ctr como funciona um Display de sete segmentos de catodo comum com todas as suas funcionalidades.Funções:

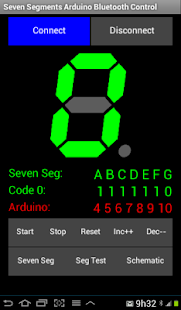

A tela principal mostra um Display de sete segmentos e sua representação "A", "B", "C", "D", "E", "F", "G";
Código: Conversão de binário para decimal(BCD), como exemplo digito decimal: "2" = Binário: "1101101"
Arduino: Pinos digitais(4, 5, 6, 7, 8, 9 e 10) correspondentes para cada segmento do display.
Botão Start: Inicia uma contagem de 0(zero) a 9(nove) de formando um loop;
Botão Stop: Para a contagem mostrando o ultimo número válido;
Botão Reset: Para a contagem retornando para o número 0(zero);
Botão Inc++: Incrementa um dígito à contagem;
Botão Dec--: Decrementa um dígito à contagem;

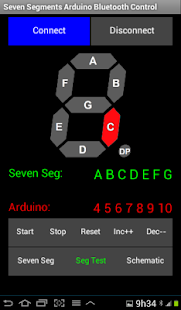

Botão Seven Seg: Mostra o display de sete segmentos já com a representação
dos segmentos("A", "B", "C", "D", "E", "F", "G"e "DP");
Botão Seg Test: Mostra uma animação de teste do display de sete segmentos representados pelos
segmentos("A", "B", "C", "D", "E", "F", "G"e "DP") em movimento a cada 500ms;
Botão Shematic: Abre o esquema elétrico do Arduino uno r3 com o módulo Bluetooth e o Display de sete segmentos de catodo comum.
Transmissão de dados via Bluetooth:
Ligar o bluetooth do smartphone e no Aplicativo Seven Segments Arduino Bt Ctr, ligar o Botão Connect;
A partir deste momento todas as funções descritas acima como Start, Inc++, Seg Test e outras serão transmitidas
para a placa Arduino com módulo bluetooth e visualizadas em tempo real no Display de sete segmentos, tornando uma experiência e aprendizado muito interessante.
Come exemplo para mostrar o número 1, basta ativar os segmentos B e C, e para mostrar o número 3, os segmentos A, B, C, D e G, e assim por diante.
A ligação do módulo Bluetooth utiliza os pinos digitais Arduino 2 e 3 para comunicação serial(rx - tx) e mais o GND e VCC para a alimentação; Veja esquema elétrico completo no blogger:
A ligação do Display utiliza os pinos deigitais Arduino conforme segue abaixo:
Pino 4 do Arduino ====> Pino segmento A
Pino 5 do Arduino ====> Pino segmento B
Pino 6 do Arduino ====> Pino segmento C
Pino 7 do Arduino ====> Pino segmento D
Pino 8 do Arduino ====> Pino segmento E
Pino 9 do Arduino ====> Pino segmento F
Pino 10 do Arduino ====> Pino segmento G
Pino 11 do Arduino ====> Pino segmento PONTO (D.P. Dot Point)
Pino GND do Arduino => Pino 3(c.c. catodo comum) do display.
Importante utilização de resistores de 220 ohms para cada pino, necessário para limitar a corrente dos segmentos em 20mA evitando assim a queima do display.
O funcionamento passo a passo está no blogger incluindo:
Esquema de ligações;
Fotos Vídeos;
Passo a passo para montagem;
Lista de materiais;
Programa código Arduino completo para trabalhar com o Aplicativo: Seven Segments Arduino Bt Ctr.
Blogger: http://sergioarduino.blogspot.com.br/p/seven-s.html
